تحميل برنامج تصميم الطرق RoadM3

برنامج تصميم الطرق RoadM3

رابط تحميل برنامج تصميم الطرق RoadM3

Part1

Part2

Part3

Road_M3 لمهندسي التصاميم  -  ولمدرسي الطرق والمساحة  -  والفنيين العاملين في حساب الكميات المنفذة

-  الإجراءات التلقائية المتكاملة والتصدير من والى Autocad Land

-  اجراء احترافي تلقائي سريع لكل المكونات, الإجراءات تعرض عليك ولا تبحث عنها

   وخصوصاً Template , Superelevation , widening , Sheets

-  حساب كميات الاعمال المنفذة ومقاطعها التنفيذية تتم بإجراء واحد يتمثل بملف الرفع المساحي التنفيذي فقط

-  ادخل العبارات في جدول العبارت في شاشة تصميم Profile

-  احصل على تقارير اكسل لمواقع واطوال المصارف المبلطة , الجدران الساندة , سياج الحماية , جدول كميات العبارات , الاحداثيات والمناسيب لكل نفاط المقطع والمزيد

مميزات برنامج RoadM3

توفير الجهد والوقت عن طريق الاعداد التلقائي لجميع العمليات من مدخلات ومخرجات ببساطة وسرعة ليست موجودة في أي برنامج تصميم طرق حتى هذا التاريخ 2020  (راجع المنشور الخاص بالمميزات الرئيسية)

الدرس الأول تحميل وتنصيب برنامج RoadM3

 رابط تحميل برنامج RoadM3

Part1

Part2

Part3

تنصيب برنامج RoadM3

1- Put the Program in C Drive to look like C:\RoadM3\Version8Rad

2- Run C:\RoadM3\Version8Rad\Setup\dotnetfx.exe

  or any dotnetfx from internet

3- run MakePrintersTxtFile.exe once and after any new Printer installation

4- Make Shortcut to desktop if you wish C:\RoadM3\Version8Rad\Road_M3.exe

5- Run the program

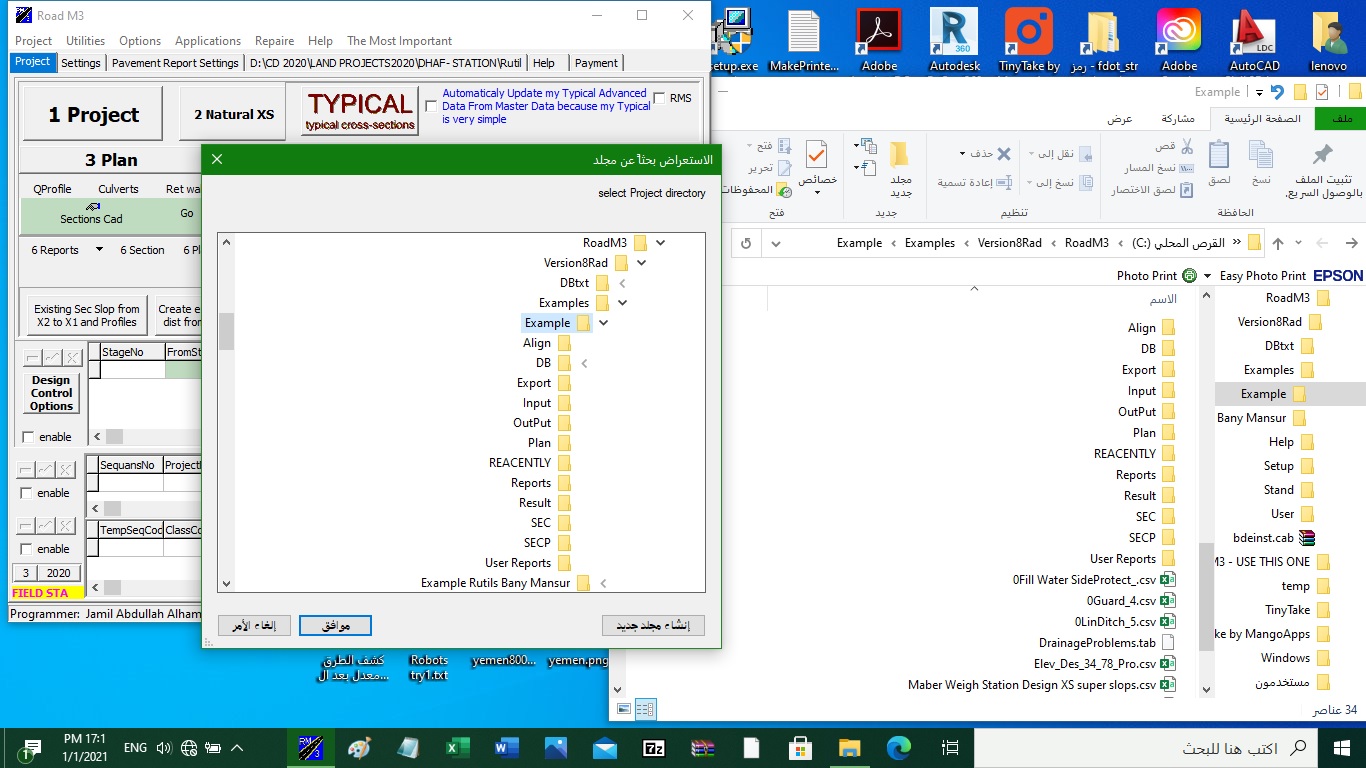

عند فتح البرنامج للمرة الأولى يفضل ان تفتح المثال المرفق مع البرنامج

C:\RoadM3\Version8Rad\Examples\Example

او اتباع الخطوات التالية لتحديد او انشاء مجلد المشروع

6- Project open dialog will be display automatically

   Select a Project folder or create new one and click ok

7- see C:\RoadM3\Version8Rad\Help\1 إنشاء مجلد للمشروع ينتج عنه تهيئة تلقائية لاهم محددات التصميم

واجهة برنامج RoadM3

الواجهة مرقمة والبرنامج مزود بمجلد المساعد (Help)  مفصل حسب ارقام واجهة البرنامج والشرح بالصور

============================

ما لذي يعمله برنامج RoadM3 ؟

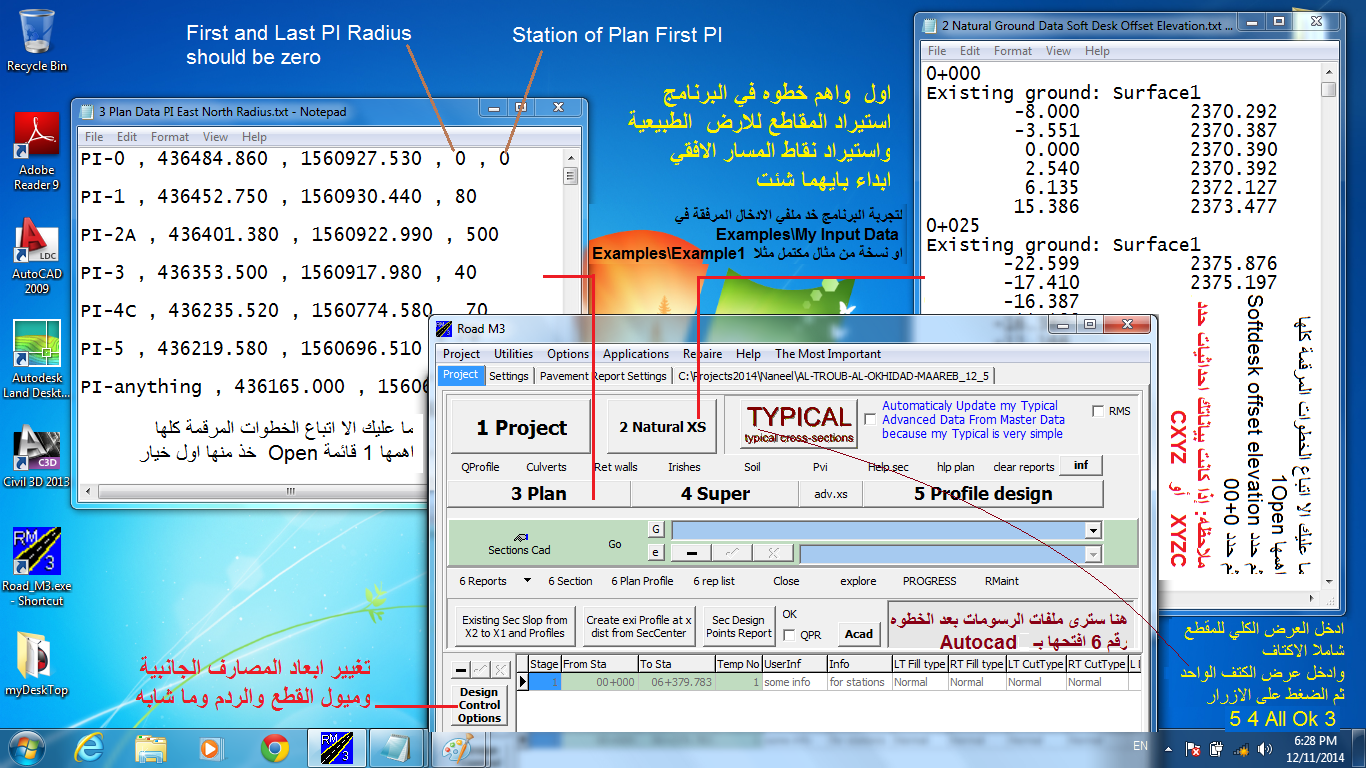

يأخذ بيانات الأرض الطبيعية وبيانات مسار الطريق

وينتج Plan Profile , Cross-sections , Quantities , Structural Reports , Subgrade Sheets , and a lot of other requirements

============================

كيف يأخذ بيانات مسار الطريق ؟

عدة طرق منها : ملف txt     أو نسميه csv



كيف يأخذ بيانات الأرض الطبيعية ؟

عدة طرق منها : ملف txt     أو نسميه csv

============================

كيفية ادخال هذه البيانات ؟

============================

اين المساعد ؟

 C:\RoadM3\Version8Rad\Help\

============================

اين الأمثلة Examples ؟

عند فتح البرنامج للمرة الأولى RoadM3 First Run يفضل ان تفتح المثال المرفق مع البرنامج والمسمى C:\RoadM3\Version8Rad\Examples\Example

============================

اريد ان ابداء مثال من الصفر ؟

1- تحديد او انشاء مجلد المشروع   Project > Open

      أ- حدد أو انشى مجلد باسم المشروع

      ب- اتبع الخطوات التلقائية بالموافقة الفورية ولا تبالي

2- استورد مقاطع الأرض الطبيعية

C:\RoadM3\Version8Rad\Examples\Example Rutils Bany Mansur\Input\2 Natural Xs.txt

3- استورد مسار الطريق

C:\RoadM3\Version8Rad\Examples\Example Rutils Bany Mansur\Input\3 PLAN E N R.txt

4- انقر زر التعلية الجانبية

انقر الازرار المرقمة حتى تنتهي بالزر المسمى Next

اذا صادفت نافذة تخبرك بان 20 في المائة انحراف عن المواصفات غير كافي اكتب بدل 20 رقم كبير لغرض الاستمرار, سنفصل هذا لاحقا في منشور التعلية الجانبية

--- انقر زر Design Control

في نافذة اعدادات التصميم انقر Next ولا تبالي , سنفصل هذا لاحقا في منشور الخصائص الإضافية للمقطع العرضي

5- انقر زر Profile Design

- تصفح نافذة البرفيل بميزاتها الغير محدودة

- استخدم زر الموس الأيمن Pan

- إضافة نقطة Ins Pvi

- إضافة نقاط متعددة Ins

- انقر الازرار 4 و 5 و6

- وافق على انشاء التقارير

6- لإخراج التصاميم انقر زر 6 Plan Profile

  قبل النقر على زر 6SCRIPT قد لا تحتاج تضمين رسم البلان في كونه موجود عندك في الاوتوكاد أي انه يمكنك اختيار عدم تضمين البلان من خيار Plan > Show Plan

6- لإخراج المقاطع العرضية انقر زر 6 Section

بهذا تم انشاء ملفات سكربت افتحها ببرنامج الاوتوكاد

اما ان تنقر نقراً مزدوجا على ملف السكريبت هنا في البرنامج

أو اذهب الى برنامج الاوتوكاد حيث يوجد البلان وما شابه ذلك واكتب SCR سيقول لك الاوتوكاد اين ملف السكريبت - ببساطة قم بتحديد مكان Pr_DXF_ANY$.scr

6- لإخراج التقارير انقر زر 6 Rep List
