الخواص البعدية والإنشائية للجسور
لتفاصيل أكثر راجع الملف الملحق التالي For more details see attached link below
الرابط 1- تصميم الجسور الخواص البعدية والإنشائية.pdf
Drawings of Multiple Spans of 20 meter Discontinuous Tee Deck Bridge
Plan and Elevation Drawings of Multiple Spans of 20 meter Discontinuous Tee Deck Bridge
Pier Reinforcement of Drawings of Multiple Spans of 20 meter Discontinuous Tee Deck Bridge

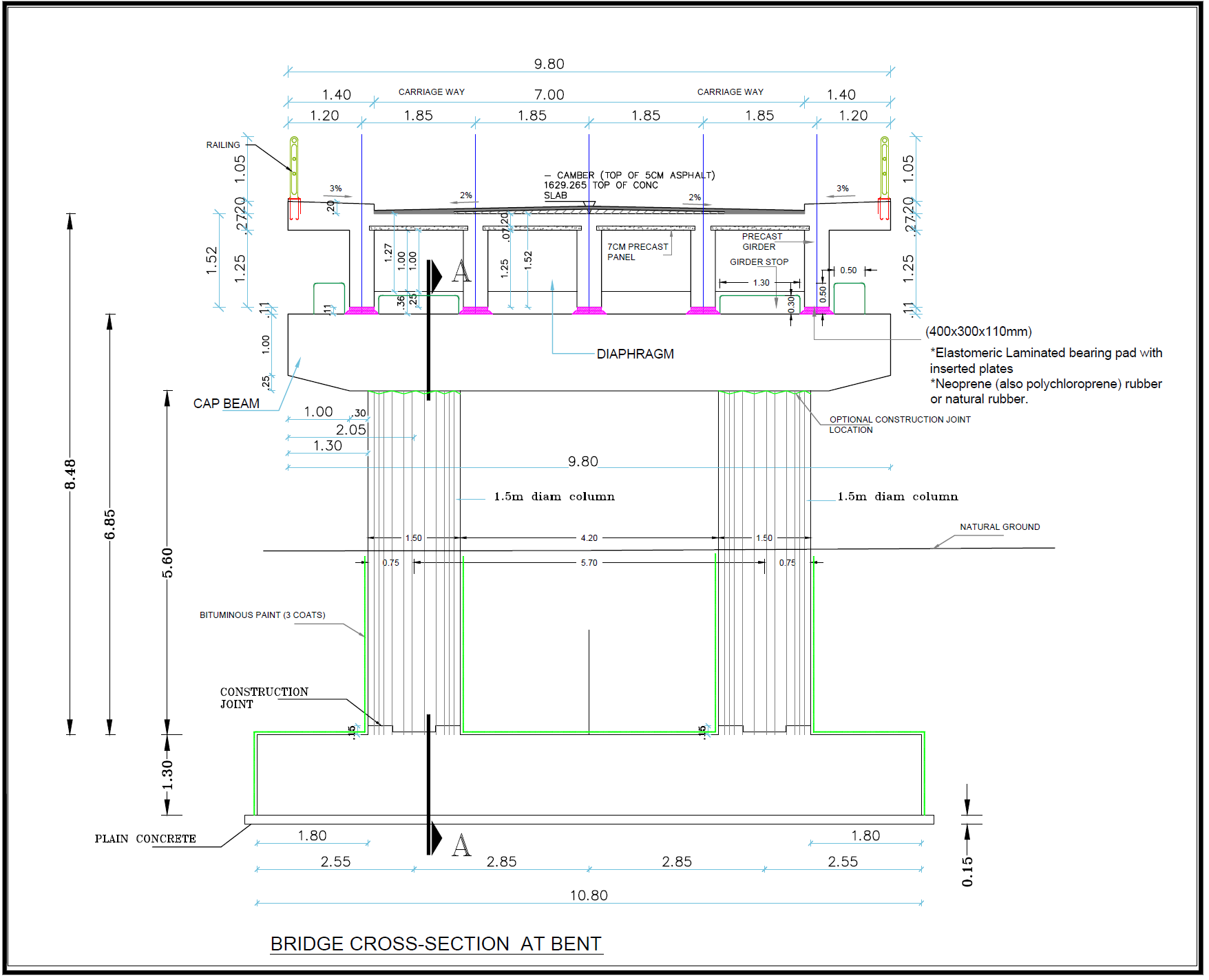

Cross-section of Multiple Spans of 20 meter Discontinuous Tee Deck Bridge
Deck Details Drawings of Multiple Spans of 20 meter Discontinuous Tee Deck Bridge
Deck Reinforcement Drawings of Multiple Spans of 20 meter Discontinuous Tee Deck Bridge
Abutment Drawings of Multiple Spans of 20 meter Discontinuous Tee Deck Bridge
Abutment Reinforcement Drawings of Multiple Spans of 20 meter Discontinuous Tee Deck Bridge
Approach slab and Expansion Joint Drawings of Multiple Spans of 20 meter Discontinuous Tee Deck Bridge
Deck Details Reinforcement Drawings of Multiple Spans of 20 meter Discontinuous Tee Deck Bridge
References : Troitsky, M.S. Conceptual Bridge Design
Bridge Engineering Handbook.
Ed. Wai-Fah Chen and Lian Duan
Boca Raton: CRC Press, 2000
الجدول (2-1): الأعماق التقليدية الدنيا للأقسام العلوية ذات السماكة الثابتة
|
العمق الأصغر (متضمناً سماكة البلاطة) وفي حالة استخدام العناصر المتغيرة المقطع فإن هذه القيم يجب أن
تتوافق مع التغير النسبي في صلابة المقطع في مناطق العزم الموجب والسالب |
القسم العلوي للجسر |
||
|
مستمرة الاستناد |
بسيطة الاستناد |
النوع |
المادة |
|
S+3000 / 30 ≥165mm |
1.2(S+3000 ) / 30 |
البلاطات ذات التسليح الموازي لحركة المرور |
خرسانة مسلحة عادية |
|
0.065L |
0.070L |
الكمرات بشكل حرف (T) |
|
|
0.055L |
0.060L |
الكمرات الصندوقية |
|
|
0.033L |
0.035L |
كمرات جسور المشاة |
|
|
0.027L > 165 mm |
0.030L > 165 mm |
البلاطات |
خرسانة مسبقة الاجهاد |
|
0.040L |
0.045L |
الكمرات الصندوقية المصبوبة في المكان |
|
|
0.040L |
0.045L |
الكمرات المسبقة الصنع بشكل حرف (I) |
|
|
0.030L |
0.033L |
جوائز جسور المشاة |
|
|
0.025L |
0.030L |
الكمرات المتجاورة ذات المقاطع الصندوقية |
|
|
0.032L |
0.040L |
العمق الكلي للمقاطع المركبة |
المنشآت المعدنية |
|
0.027L |
0.033L |
عمق الكمرات بشكل حرف I)) |
|
|
0.100L |
0.100L |
الجملونات |
|
